Краткое описание оборудования
Линия автоматической сварки двутавровой балки с гофрированными стенками JBH состоит из станка продольной и поперечной резки, станка для формования стенок, оборудования подачи фланцев и стенок, сварочного робота для автоматической сварки двутавровой балки с гофрированными стенками, системы поперечного разрезания и складирования, и так далее.

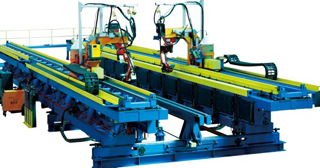

Аппарат для автоматической сварки двутавровой балки с гофрированными стенками оснащен сварочным роботом итальянского производства, который автоматически выполняет ряд операций, таких как лазерное сканирование всей линии, двухпозиционная сварка, замена сварочного пистолета, поперечное разрезание, т.д. Это оборудование характеризуется высокой эффективностью и автоматизацией, и т.д.

Характеристики и применение продукта
Линия автоматической сварки двутавровой балки с гофрированными стенками JBH используется для обработки гофрированных стенок двутавровой балки. Гофробалки представляют собой новый тип строительного материала, широко применяющегося в строительстве мостов, колонн, однопролетных или многопролетных рамных конструкций.

Благодаря использованию техники гофрирования поверхности при производстве двутавровой балки можно сэкономить от 20% до 60% стали, по сравнению с расходом стали для изготовления плоской двутавровой балки с тем же пределом текучести. Оборудование имеет высокую производительность, и используется при строительстве широкопролетных конструкций, крановых балок большой высоты, и так далее. Длина пролета, составленного из 1,5-метровых двутавровых балок с гофрированными стенками может достигать 40 метров. Кроме того, в связи с растущими требованиями к экономии энергии и сохранению природных ресурсов, этот продукт имеет отличные тенденции развития в будущем.

Технологический процесс

Размотка листового материала → Выравнивание положения → Выравнивание листа → Продольная резка → Поперечная резка → Формование Резка фланцев → Выравнивание листа → Сортирование и подача по конвейеру

Лазерное сканирование → Подача и сборка → Автоматическая. сварка → Графическая производительность резки
